FDGE9放電線圈概述

FDGE9放電線圈為環氧樹脂真空澆注單相戶內全封閉產品，適用于額定頻率50HZ、額定電壓10KV及以下的電力系統中。與高壓并聯電容器組并聯連接，當電容器組與系統開后，可在5S內將電容器組上的剩余電壓降至安全電壓。在正常運行時，二次繞組可以做電壓指示，用戶如有特殊要求時，亦可帶剩余電壓繞組，起到繼電保護作用。

FDGE9放電線圈使用環境

1、安裝位置：戶內型；

2、環境溫度：-5℃～+40℃；

3、海拔：不超過1000m；

4、安裝場所無腐蝕性氣體、蒸氣，無導電性或爆炸性塵埃；

5、周圍空氣的相對濕度不大于85％,日平均相對濕度不大于95％。

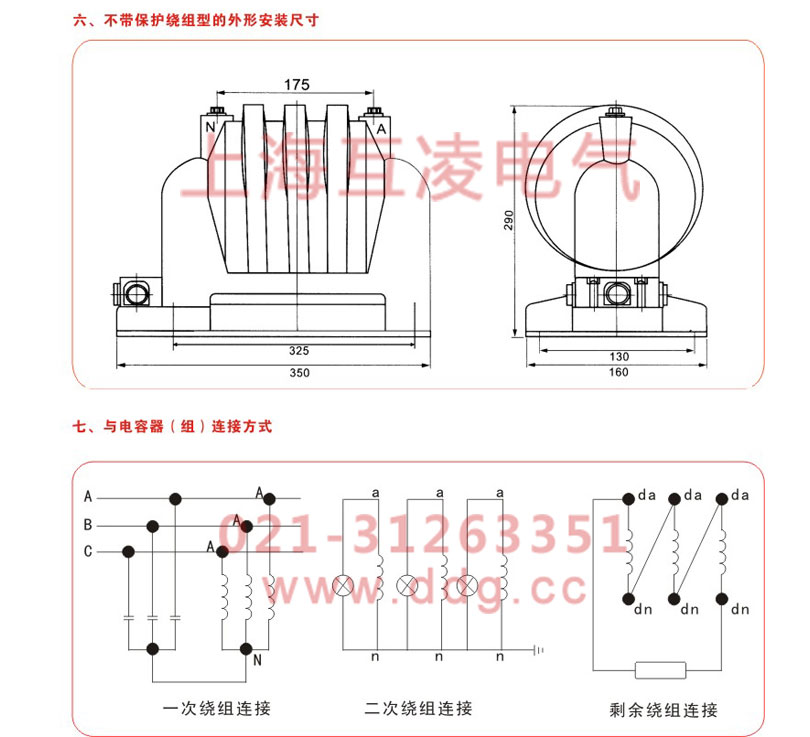

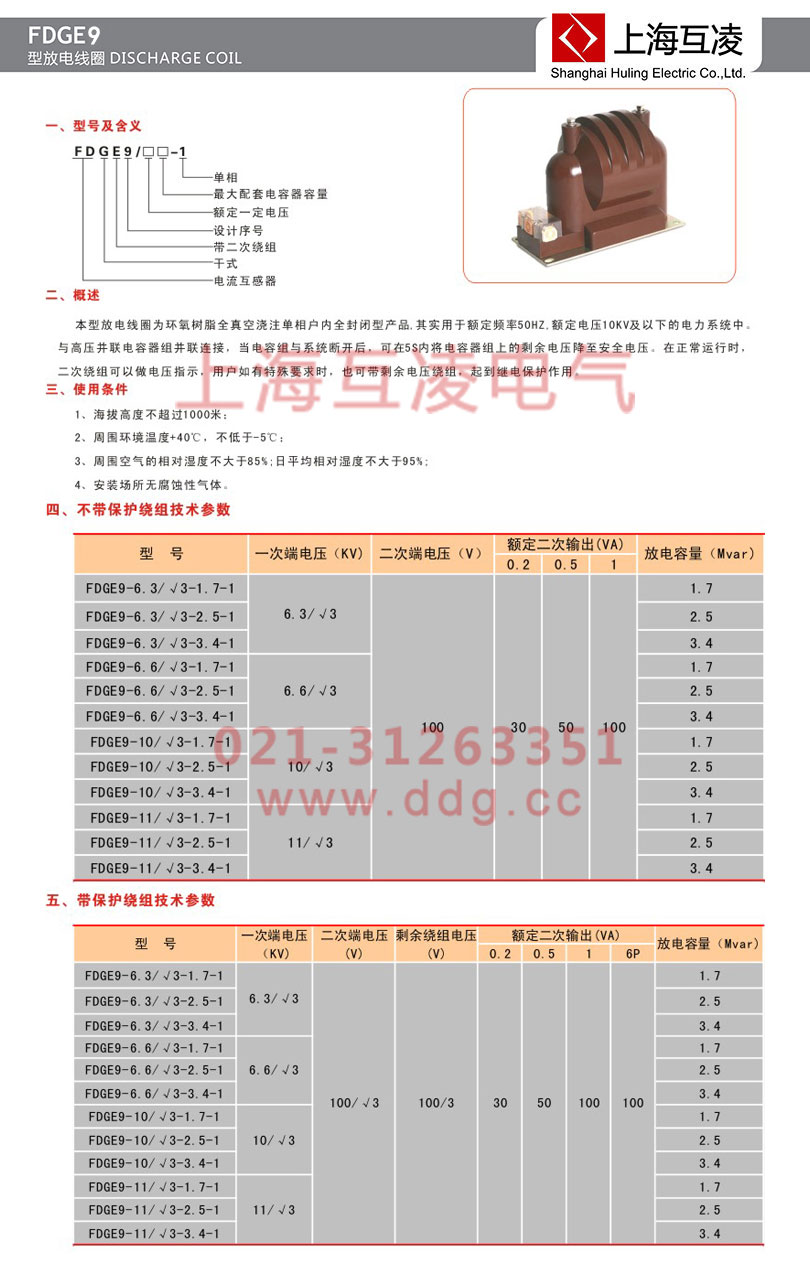

FDGE9放電線圈選型手冊

FDGE9放電線圈參數表

不帶保護繞組技術參數

型號	一次端電壓(kV)	二次端電壓(V)	額定二次輸出(VA)			放電容量(Mvar)
			0.2	0.5	1
FDGE9/6.3/√3-1.7-1	6.3/√3	100	30	50	100	1.7
FDGE9/6.3/√3-2.5-1						2.5
FDGE9/6.3/√3-3.4-1						3.4
FDGE9/6.6/√3-1.7-1	6.6/√3					1.7
FDGE9/6.6/√3-2.5-1						2.5
FDGE9/6.6/√3-3.4-1						3.4
FDGE9/10/√3-1.7-1	10/√3					1.7
FDGE9/10/√3-2.5-1						2.5
FDGE9/10/√3-3.4-1						3.4
FDGE9/11/√3-1.7-1	11/√3					1.7
FDGE9/11/√3-2.5-1						2.5
FDGE9/11/√3-3.4-1						3.4

帶保護繞組技術參數

型號	一次端電壓(kV)	二次端電壓(V)	剩余繞組電壓(V)	額定二次輸出(VA)				放電容量(Mvar)
				0.2	0.5	1	6P
FDGE9/6.3/√3-1.7-1	6.3/√3	100/√3	100/√3	30	50	100	100	1.7
FDGE9/6.3/√3-2.5-1								2.5
FDGE9/6.3/√3-3.4-1								3.4
FDGE9/6.6/√3-1.7-1	6.6/√3							1.7
FDGE9/6.6/√3-2.5-1								2.5
FDGE9/6.6/√3-3.4-1								3.4
FDGE9/10/√3-1.7-1	10/√3							1.7
FDGE9/10/√3-2.5-1								2.5
FDGE9/10/√3-3.4-1								3.4
FDGE9/11/√3-1.7-1	11/√3							1.7
FDGE9/11/√3-2.5-1								2.5
FDGE9/11/√3-3.4-1								3.4

FDGE9放電線圈工作原理

放電線圈是電容柜常用的放電元件。放電線圈的出線端并聯連接于電容器組的兩個出線端，正常運行時承受電容器組的電壓，其二次繞組反映一次變比，精度通常為50VA/0.5級，能在1.1倍額定電壓下長期運行。其二次繞組一般接成開口三角或者相電壓差動，從而對電容器組的內部故障提供保護（不能用母線上的PT）。電容器組的開口三角電壓保護、不平衡電壓保護實際就是這種保護。而此種保護根據GB-50227要求，大量地使用在6kV~66kV的單Y接線的電容器組中。

有時放電線圈會用放電PT代替，電容器放電采用放電線圈還是電壓互感器主要看電容器的容量，一般小容量(<1.7Mvar)電容器組放電用電壓互感器即可，大容量電容器組（≥1.7Mvar）肯定要用放電線圈，否則會引起電壓互感器的燒毀或者爆炸。
