JDZW2-10電壓互感器概述
本型電壓互感器為支柱式結構,采用戶外環氧樹脂全封閉澆注,具有耐電弧,耐紫外線,耐老化,壽命長等特點。由于互感器采用全封閉澆注絕緣,尺寸小,重量輕,適用于任何位置,任意方向安裝。二次出線端有接線保護罩,其下方有出線孔,并能實現防竊電措施。安全可靠,底座槽鋼上有4個安裝孔。
JDZW2-10電壓互感器選型
JDZW2-10電壓互感器變比
| 型號 | 額定電壓比(V) | 額定二次輸出(VA) | 極限輸出(VA) | 額定絕緣水平(kV) | ||||||
| 0.2 | 0.5 | 1級 | 3級 | 0.2/0.2 | 0.5/0.5 | 6P | ||||
| 0.2/0.5 | ||||||||||
| JDZW2-10 | 10000/100 | 40 | 80 | 200 | 240 | / | / | / | 500 | 12/42/75 |
| 10000/220 | ||||||||||
| 10000/100/100 | / | / | / | / | 20/20 | 30/30 | / | 400/400 | ||
| 10000/100/220 | 0.2/3–30/500;0.5/3–80/500 | 300/500 | ||||||||
JDZW2-10電壓互感器技術參數
1.環境溫度:-25℃~+40℃;
2.污穢等級:Ⅳ級;

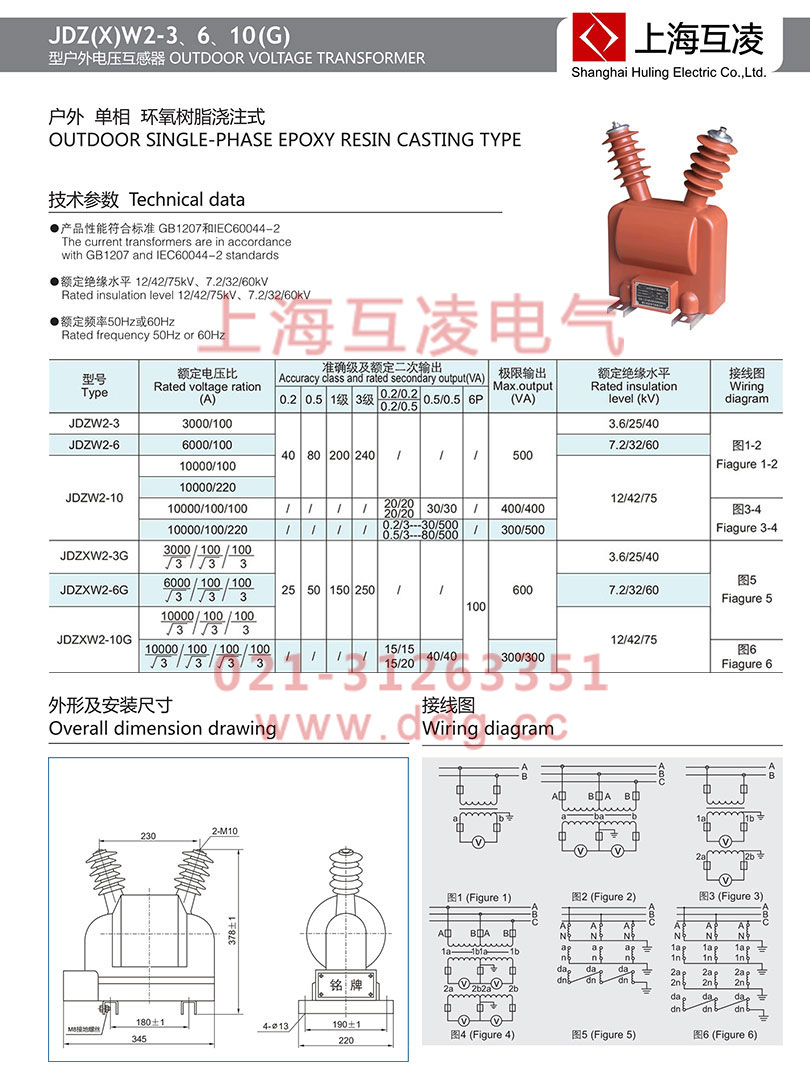

3.技術參數見圖紙;
4.符合GBl207—2006《電壓互感器》標準。
JDZW2-10電壓互感器原理
電壓互感器正常運行時,電力系統的三相電壓對稱,第三線圈上的三相感應電動勢之和為零。一旦發生單相接地時,中性點出現位移,開口三角的端子間就會出現零序電壓使繼電器動作,從而對電力系統起保護作用。 線圈出現零序電壓則相應的鐵心中就會出現零序磁通。為此,這種三相電壓互感器采用旁軛式鐵心(10KV及以下時)或采用三臺單相電壓互感器。對于這種互感器,第三線圈的準確度要求不高,但要求有一定的過勵磁特性(即當原邊電壓增加時,鐵心中的磁通密度也增加相應倍數而不會損壞)。
線路上為什么需要變換電壓呢?這是因為根據發電、輸電和用電的不同情況,線路上的電壓大小不一,而且相差懸殊,有的是低壓220V和380V,有的是高壓幾萬伏甚至幾十萬伏。要直接測量這些低壓和高壓電壓,就需要根據線路電壓的大小,制作相應的低壓和高壓的電壓表和其他儀表和繼電器。這樣不僅會給儀表制作帶來很大困難,而且更主要的是,要直接制作高壓儀表,直接在高壓線路上測量電壓,那是不可能的,而且也是絕對不允許的。
JDZW2-10電壓互感器符號
電壓互感器型號由以下幾部分組成,各部分字母,符號表示內容:
第一個字母:J——電壓互感器;
第二個字母:D——單相;S——三相;
第三個字母:J——油浸;Z——澆注;
第四個字母:數字——電壓等級(KV)。
例如:JDZW2-10表示單相澆注式電壓互感器,額定電壓10KV。
額定一次電壓:作為互感器性能基準的一次電壓值。
額定二次電壓:作為互感器性能基準的二次電壓值。額定變比,額定一次電壓與額定二次電壓之比。
準確級:由互感器系統定的等級,其誤差在規定使用條件下應在規定的限值之內負荷,二次回路的阻抗,通常以視在功率(VA)表示。額定負荷,確定互感器準確級可依據的負荷值。
注意事項
1.電壓互感器在投入運行前要按照規程規定的項目進行試驗檢查。例如,測極性、連接組別、搖絕緣、核相序等。
2.電壓互感器的接線應保證其正確性,一次繞組和被測電路并聯,二次繞組應和所接的測量儀表、繼電保護裝置或自動裝置的電壓線圈并聯,同時要注意極性的正確性。
3.接在電壓互感器二次側負荷的容量應合適,接在電壓互感器二次側的負荷不應超過其額定容量,否則,會使互感器的誤差增大,難以達到測量的正確性。
4.電壓互感器二次側不允許短路。由于電壓互感器內阻抗很小,若二次回路短路時,會出現很大的電流,將損壞二次設備甚至危及人身安全。電壓互感器可以在二次側裝設熔斷器以保護其自身不因二次側短路而損壞。在可能的情況下,一次側也應裝設熔斷器以保護高壓電網不因互感器高壓繞組或引線故障危及一次系統的安全。
5.為了確保人在接觸測量儀表和繼電器時的安全,電壓互感器二次繞組必須有一點接地。因為接地后,當一次和二次繞組間的絕緣損壞時,可以防止儀表和繼電器出現高電壓危及人身安全。
6、電壓互感器副邊絕對不容許短路。
