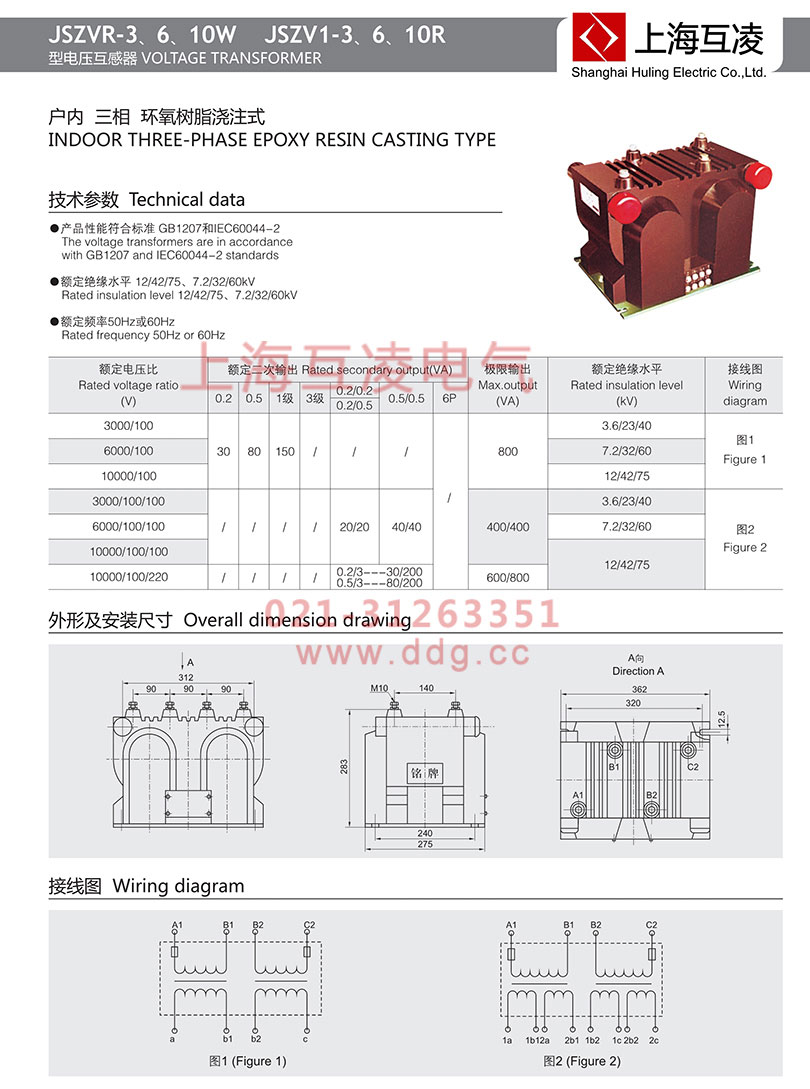

JSZVR-3W電壓互感器選型

JSZVR-3W電壓互感器技術參數

●負荷的功率因數COSΦ=0.8（滯后）；

●海拔高度≤1000m，滿足Ⅱ級污穢等級；

●產品性能符合標準：GB1207-1997（電壓互感器）；

●額定絕緣水平：3.6/23/40；

●額定頻率：50Hz或60Hz。

JSZVR-3W電壓互感器變比

JSZVR-3W電壓互感器概述

電壓互感器JSZVR-3W采用環氧樹脂澆注全封閉結構。JSZVR-6，10W型是由兩臺全絕緣電壓互感器組成“V”式接線，一次繞組帶有熔斷器保護，二次輸出為100V做測量使用，另外帶有110V、220V輸出電壓端子作操動機構電源。電源容量為1100VA。

JSZVR-3W電壓互感器工作原理

其工作原理與變壓器相同，基本結構也是鐵心和原、副繞組。特點是容量很小且比較恒定，正常運行時接近于空載狀態。電壓互感器本身的阻抗很小，一旦副邊發生短路，電流將急劇增長而燒毀線圈。為此，電壓互感器的原邊接有熔斷器，副邊可靠接地，以免原、副邊絕緣損毀時，副邊出現對地高電位而造成人身和設備事故。

測量電壓互感器一般都做成單相雙線圈結構，其原邊電壓為被測電壓（如電力系統的線電壓），可以單相使用，也可以用兩臺接成V-V形作三相使用。實驗室用的電壓互感器往往是原邊多抽頭的，以適應測量不同電壓的需要。供保護接地用電壓互感器還帶有一個第三線圈，稱三線圈電壓互感器。三相的第三線圈接成開口三角形，開口三角形的兩引出端與接地保護繼電器的電壓線圈聯接。

JSZVR-3W電壓互感器符號

電壓互感器型號由以下幾部分組成，各部分字母，符號表示內容：

第一個字母：J——電壓互感器；

第二個字母：D——單相；S——三相；

第三個字母：J——油浸；Z——澆注；

第四個字母：數字——電壓等級（KV）。

例如：JSZVR-3W表示三相澆注式電壓互感器，額定電壓10KV。

額定一次電壓：作為互感器性能基準的一次電壓值。

額定二次電壓：作為互感器性能基準的二次電壓值。額定變比，額定一次電壓與額定二次電壓之比。

準確級：由互感器系統定的等級，其誤差在規定使用條件下應在規定的限值之內負荷，二次回路的阻抗，通常以視在功率（VA）表示。額定負荷，確定互感器準確級可依據的負荷值。
