JSZW3-10B電壓互感器選型
JSZW3-10B電壓互感器概述
JSZW3-10B電壓互感器為三相、戶內、干式產品,JSZW3-10為Yo/Yo/連接JSZW3-10F為Yo/Yo/Yo/連接。分別適用于額定頻率50H或60Hz,額定電壓為10kV電力系統中作電能計量、電壓監控和繼電保護用。
JSZW3-10B電壓互感器使用環境
1.海拔高度不超過3000米;
2.周圍環境溫度不高于十40’C,不低于-5’C;
3.周圍空氣的相對濕度不大于85%(20’C);
4.安裝場所無腐蝕性的氣體。

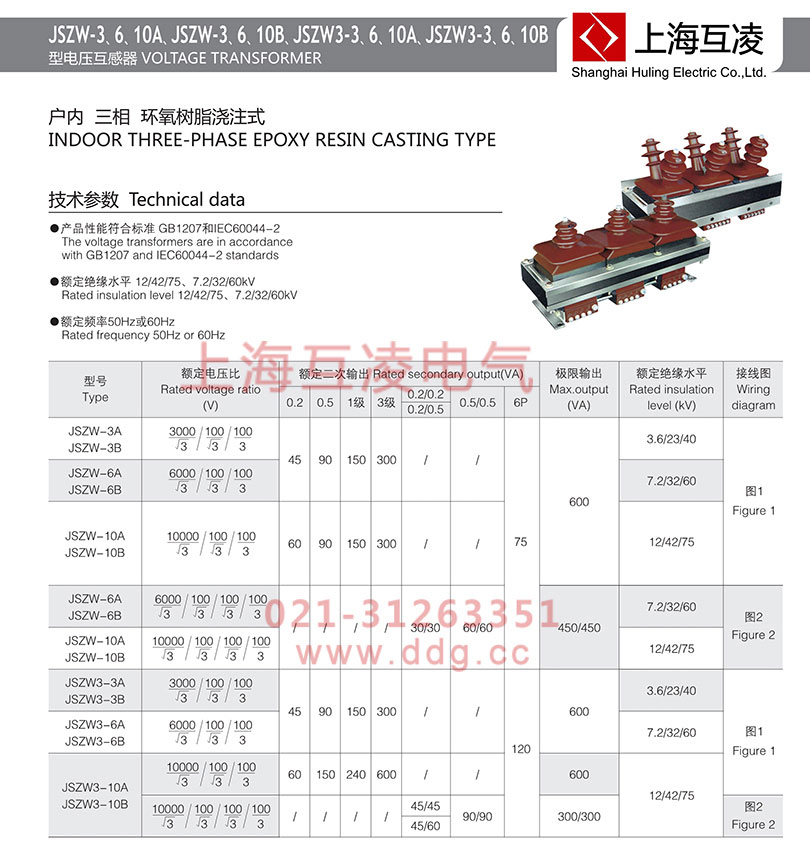

JSZW3-10B電壓互感器變比
| 型號 | 額定電壓比(V) | 額定二次輸出(VA) | 極限輸出(VA) | 額定絕緣水平(kV) | ||||||
| 0.2 | 0.5 | 1級 | 3級 | 0.2/0.2 | 0.2/0.5 | 6P | ||||
| 0.5/0.5 | ||||||||||
| JSZW3-10B | 10000/√3/100/√3/100/3 | 60 | 150 | 240 | 600 | / | / | 120 | 600 | 12/42/75 |
| 10000/√3/100/√3/100/√3/100/3 | / | / | / | / | 45/45;45/60 | 90/90 | 300/300 | |||

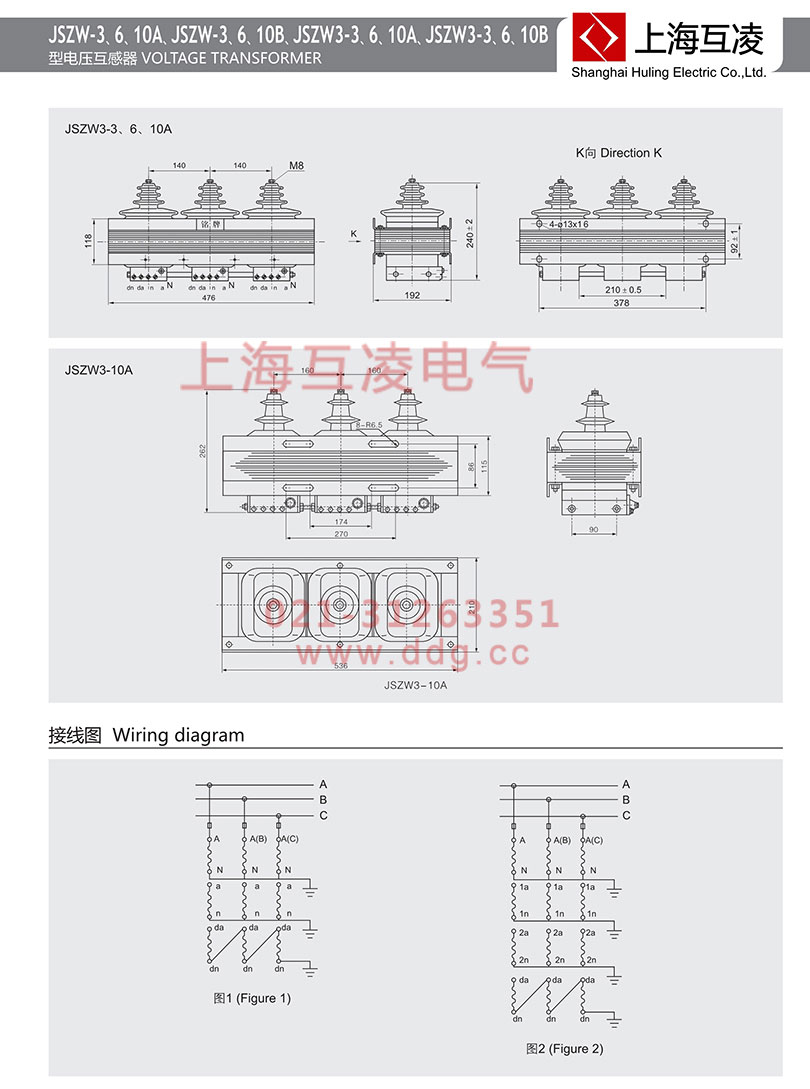

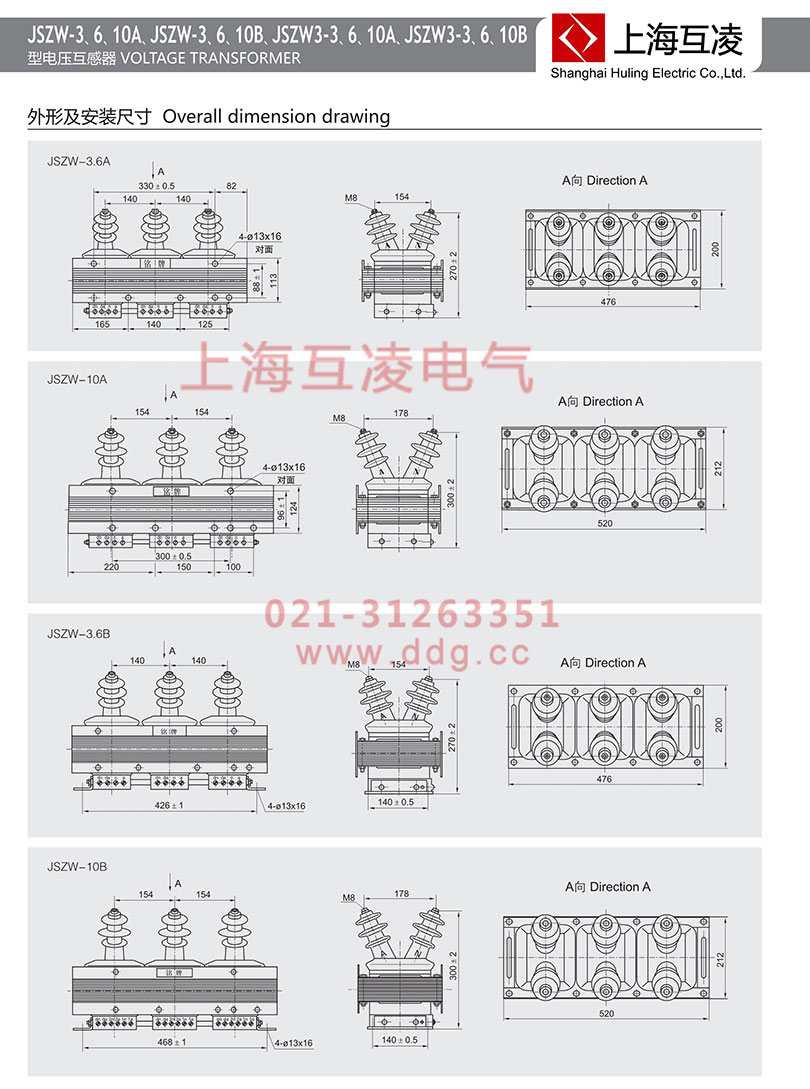

JSZW3-10B電壓互感器結構特點
該系列產品為戶內環氧樹脂全真空澆注結構。其表面爬電比距大于25mm/kV.導磁材料采用高導 磁硅鋼片,經退火處理。 JSZW3-10型電壓互感器在系統使用時,每組需三個澆注體,套在三相五柱鐵芯上。計量繞組、 保護繞組分開。有效地保證了計量的準確性和保護的可靠功能。 JSZW3-10F型電壓互感器在系統使用時,每組需三個澆注體,套在三相五柱鐵芯上。計量繞組、 監控繞組、保護繞組分開。有效地保證了計星的準確性和保護的可靠功能。
JSZW3-10B電壓互感器符號
電壓互感器型號由以下幾部分組成,各部分字母,符號表示內容:
第一個字母:J——電壓互感器;
第二個字母:D——單相;S——三相;
第三個字母:J——油浸;Z——澆注;
第四個字母:數字——電壓等級(KV)。
例如:JDJ-10表示單相油浸電壓互感器,額定電壓10KV。
額定一次電壓:作為互感器性能基準的一次電壓值。
額定二次電壓:作為互感器性能基準的二次電壓值。額定變比,額定一次電壓與額定二次電壓之比。
準確級:由互感器系統定的等級,其誤差在規定使用條件下應在規定的限值之內負荷,二次回路的阻抗,通常以視在功率(VA)表示。額定負荷,確定互感器準確級可依據的負荷值。
