LCZ-35Q電流互感器概述

本型電流互感器為半封閉絕緣澆注產品，適用于額定頻率50Hz或60Hz、額定電壓為35kV及以下的電力系統中，作為電能計量、電流測量和繼電保護用，本產品符合IEC44-1及GB1208《電流互感器》。

本型電流互流器為半封閉支柱式結構，一次繞組澆于環氧樹脂內，外裝二次繞組及鐵心，加強了外絕緣，為工況型產品。適用于寬度為1.2米的開關柜。

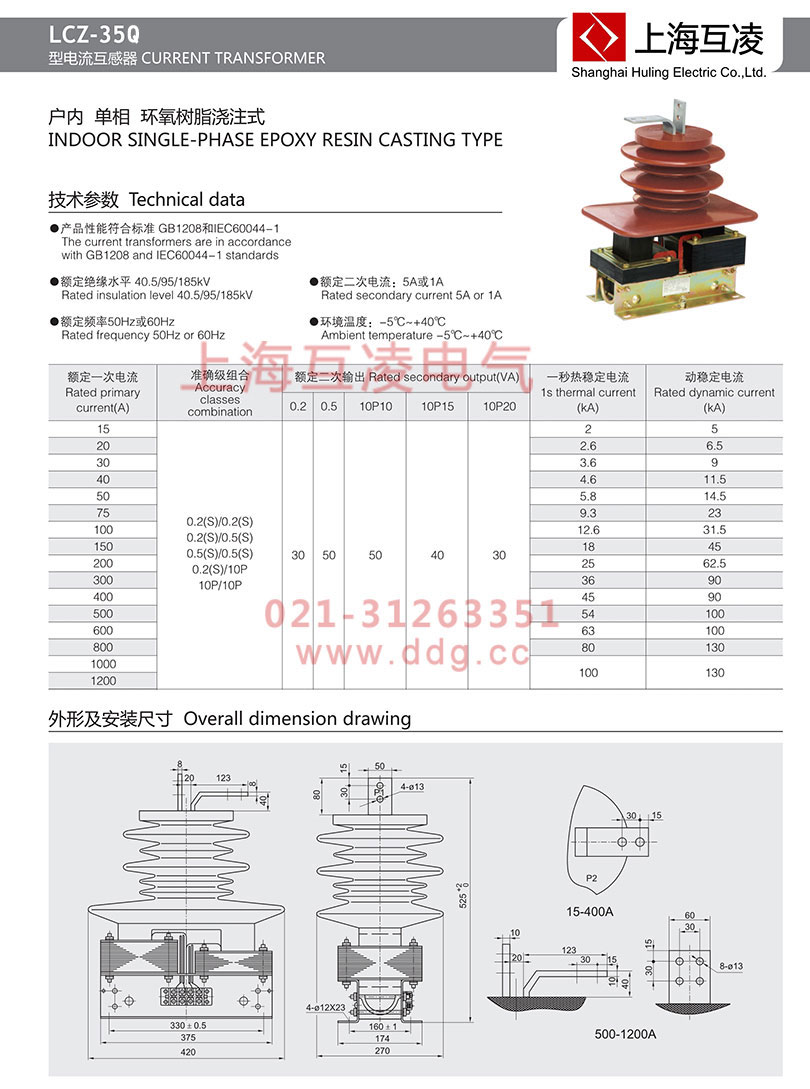

LCZ-35Q電流互感器選型手冊

LCZ-35Q電流互感器變比

LCZ-35Q電流互感器技術參數

1、額定二次電流、準確級組合、額定輸出及動、熱穩定電流見表

2、額定絕緣水平：40.5/95/185 Kv

4、產品局部放電水平符合GB1208《電流互感器》標準要求。

5、污穢等級：全工況產品符合Ⅱ級污穢要求。

6、可按用戶定制非標產品。

LCZ-35Q電流互感器使用原理

1）電流互感器的接線應遵守串聯原則：即一次繞阻應與被測電路串聯，而二次繞阻則與所有儀表負載串聯

2）按被測電流大小，選擇合適的變化，否則誤差將增大。同時，二次側一端必須接地，以防絕緣一旦損壞時，一次側高壓竄入二次低壓側，造成人身和設備事故

3）二次側絕對不允許開路，因一旦開路，一次側電流I1全部成為磁化電流，引起φm和E2驟增，造成鐵心過度飽和磁化，發熱嚴重乃至燒毀線圈；同時，磁路過度飽和磁化后，使誤差增大。電流互感器在正常工作時，二次側近似于短路，若突然使其開路，則勵磁電動勢由數值很小的值驟變?yōu)楹艽蟮闹担F芯中的磁通呈現嚴重飽和的平頂波，因此二次側繞組將在磁通過零時感應出很高的尖頂波，其值可達到數千甚至上萬伏，危及工作人員的安全及儀表的絕緣性能。另外，二次側開路使二次側電壓達幾百伏，一旦觸及將造成觸電事故。因此，電流互感器二次側都備有短路開關，防止二次側開路。在使用過程中，二次側一旦開路應馬上撤掉電路負載，然后，再停電處理。一切處理好后方可再用。

4）為了滿足測量儀表、繼電保護、斷路器失靈判斷和故障濾波等裝置的需要，在發電機、變壓器、出線、母線分段斷路器、母線斷路器、旁路斷路器等回路中均設2～8個二次繞阻的電流互感器。

5）對于保護用電流互感器的裝設地點應按盡量消除主保護裝置的不保護區來設置。例如：若有兩組電流互感器，且位置允許時，應設在斷路器兩側，使斷路器處于交叉保護范圍之中

6）為了防止支柱式電流互感器套管閃絡造成母線故障，電流互感器通常布置在斷路器的出線或變壓器側

7）為了減輕發電機內部故障時的損傷，用于自動調節勵磁裝置的電流互感器應布置在發電機定子繞組的出線側。為了便于分析和在發電機并入系統前發現內部故障，用于測量儀表的電流互感器宜裝在發電機中性點側。
