LJ-75零序電流互感器型號

LJ-75零序電流互感器簡介

本型零序電流互感器的鐵心為環形，二次繞組均勻繞制在鐵心上，用夾件夾緊鐵心，夾件備有安裝孔。

該系列零序電流互感器適用于戶內、額定頻率50Hz或60Hz、額定電壓35kV及以下的小接地電流系統中供電纜接地保護用。與本型零序電流互感器配套使用的繼電器型號為DL-11/0.2型。

1、 本型零序電流互感器一次主絕緣由電纜保證，產品僅考核二次繞組的絕緣性能。二次繞組對地能承受3kV工頻耐壓。

2、 本型互感器的靈敏度滿足下表的要求：

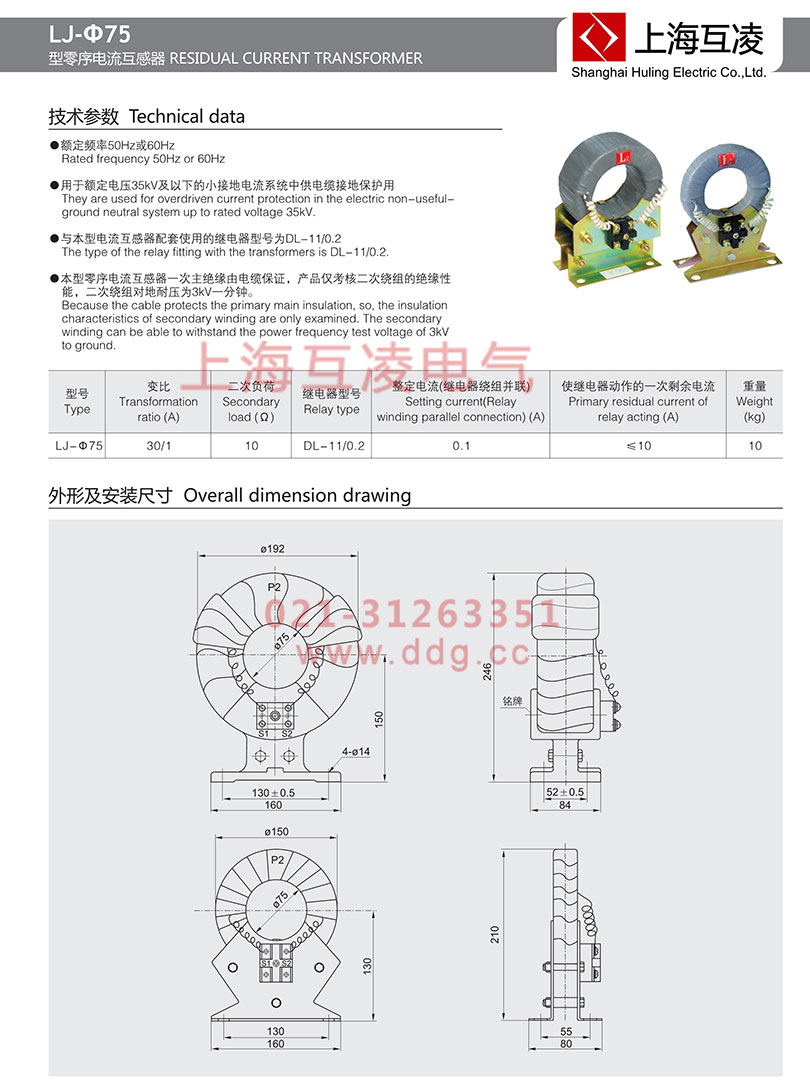

LJ-75零序電流互感器變比

LJ-75零序電流互感器安裝

整體式互感器安裝要在敷設電纜前進行，電纜敷設時穿過互感器。

開口式互感器不受電纜敷設與否的限制，具體方法如下：

（1）拆下互感器“K1ˊ”、“K2ˊ”的聯接壓片（圓形互感器無此項要求）。

（2）將互感器頂部?jī)蓚€(gè)內六角螺栓松開拆下（圓形互感器是將兩側的緊固螺絲松開拆下），互感器便分為兩部分。

（3）把互感器套在電纜上，將接觸面擦干凈，薄薄涂上一層防銹油，對好互感器兩部分后擰上內六角螺栓（兩側的緊固螺絲），互感器兩部分要對齊以免影響性能。

（4）將聯接片固定在“K1ˊ”、“K2ˊ”上（圓形互感器無此項要求）。

（5）內孔﹥120mm的互感器如水平安裝時,請加非導磁支架。

訂貨說明：產品型號 ?一次零序電流，二次零序電流 ?二次負荷容量或負載 ?內孔直徑 ?保護裝置對零序電流互感器的要求（如果有）

LJ-75零序電流互感器工作原理

零序地電流傳感已被用于敏感地電流保護幾十年，但問題仍然由安裝者和說明者提出。本課題討論了如何正確安裝負載電纜以實現正確的地面電流傳感。

嚴格地說，任何地面電流傳感方法都包括檢測零序電流。對于可靠的接地系統，將相電流互感器和一個普通的返回相連接，如果沒有的話，可以測量普通鉛的零序電流。

中性的負載電流。相電流的矢量和等于零序地電流。如果系統堅實接地并且潛在的地面電流很高，這種技術是合適的。然而，如果地面電流大小受到限制(如接地電阻)，則剩余連接的靈敏度通常是不夠的。相電流互感器比必須超過最大預期的連續負荷電流或預期過載。因此，接地電流的靈敏度是有限的。

LJ-75零序電流互感器作用

當系統通過阻抗接地時，需要另一種方法來感知地面電流。為了達到要求的靈敏度，電流互感器(CT)比必須與預期的相電流無關。用一個大到足以包圍所有相導體的窗的環形CT。這種CT通常被稱為零序CT，盡管它只是監測零序電流的一種手段。

當一個零序地面CT有太多的電纜時，可以使用多個零序CTs。每一套三相電纜和相應的接地電纜都必須通過一個單一的零序CT。例如，每個階段有三根電纜，兩套三相電纜和相應的接地電纜可以通過一個CT，其余的三相電纜和相應的接地電纜將通過第二個CT。這保證了所有的電流都是平衡的，并且沒有超過零序地面CT的連續載流能力。
