JSGW-0.5電壓互感器型號含義
本型號為三相五柱式電壓互感器在戶內使用,低壓干式電壓互感器,JSGW-0.5為Yo/Yo/C連接JSZW-10F為YO/ Yo/Yo/C 連接。分別適用于額定頻率50Hz或60Hz,額定電壓為1kV電力系統中作電能計量、電壓監控和繼電保護用。為改進型小體積三相柱(帶有開口三角接線的輔助二次線圈)干式電壓互感器
JSGW-0.5電壓互感器使用條件
1.海拔高度不超過3000米;
2.周圍環境溫度不高于+40’C,不低于一5’C;
3.周圍空氣的相對濕度不大于85%(20’C);
4.安裝場所無腐蝕性的氣體。

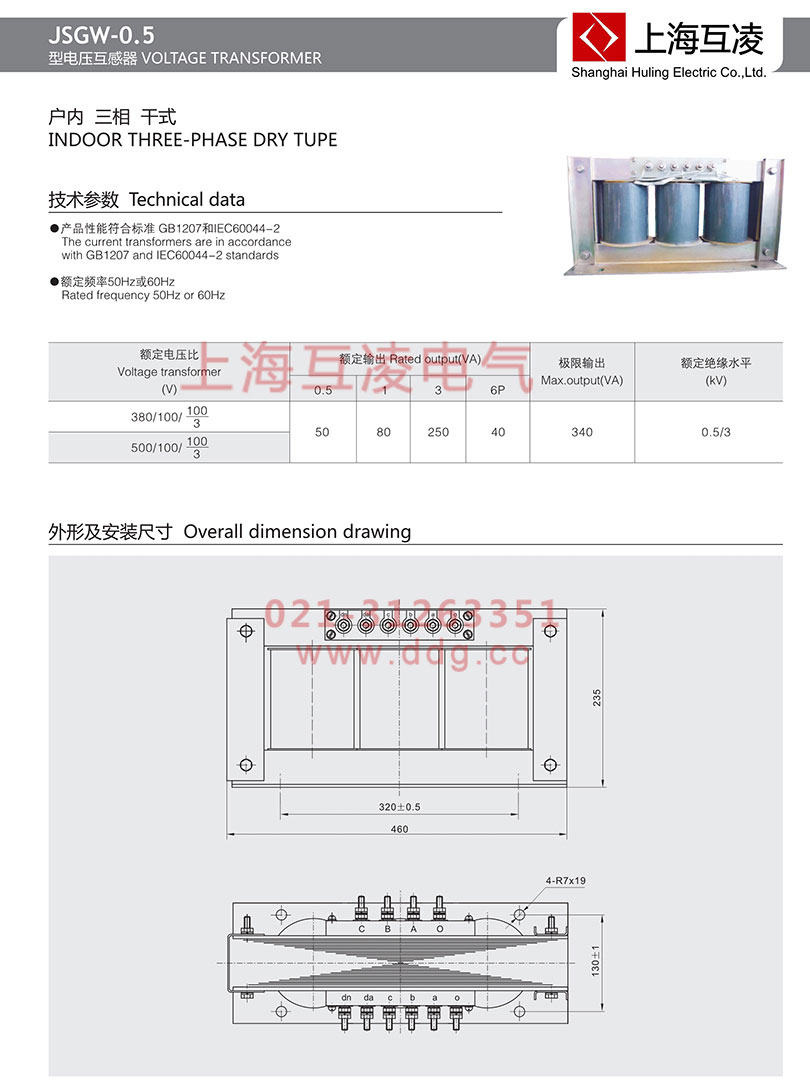

JSGW-0.5電壓互感器型號
JSGW-0.5電壓互感器結構特點
本電壓互感器采用戶內環氧樹脂全真空澆注產品器身,外裝經防腐處理的鋼箱結構。其表面爬電比距大于25mm/kV 導磁材料采用高導磁硅鋼片,經退火處理。鐵芯,具有三個心柱或兩個邊柱,優質冷扎硅鋼片疊裝而成,干式絕緣。在系統使用時,每組需三個澆注體,套在三相五柱鐵芯上。計量繞組、保護繞組分開。有效地保證了計量的準確性和保護的可靠功能。
JSGW-0.5電壓互感器技術參數
1,產品標準GB1207-2006《電磁式電壓互感器》;
2,產品表面爬電距離:滿足II級污穢等級;
3.負荷的功率因數: COS∮=0.8(滯后);
4,其他技術參數見下表:
| 產品型號 | 額定電壓比(V) | 額定輸出(VA) | 極限輸出(VA) | 額定絕緣水平(kV) | |||
| JSGW-0.5 | 380/100/100/3 | 50 | 80 | 250 | 40 | 340 | 0.5/3 |
| 500/100/100/3 | |||||||
* 我們盡可能幫您完成所有的要求,包括產品設計,非標產品和OEM等。
